활주로의 과학 - 번호의 비밀부터 기후변화까지 완전 해부
비행기가 시속 300km로 달리는 땅. 그 4km의 아스팔트 뒤에는 놀라운 과학과 공학이 숨어 있습니다.
이 글에서 배울 수 있는 것
- 활주로 번호(09/27)의 진짜 의미
- 활주로 구조와 층별 설계
- 야간 착륙을 가능케 하는 조명 시스템
- 기후변화가 활주로에 미치는 영향
- 세계에서 가장 특이한 활주로들

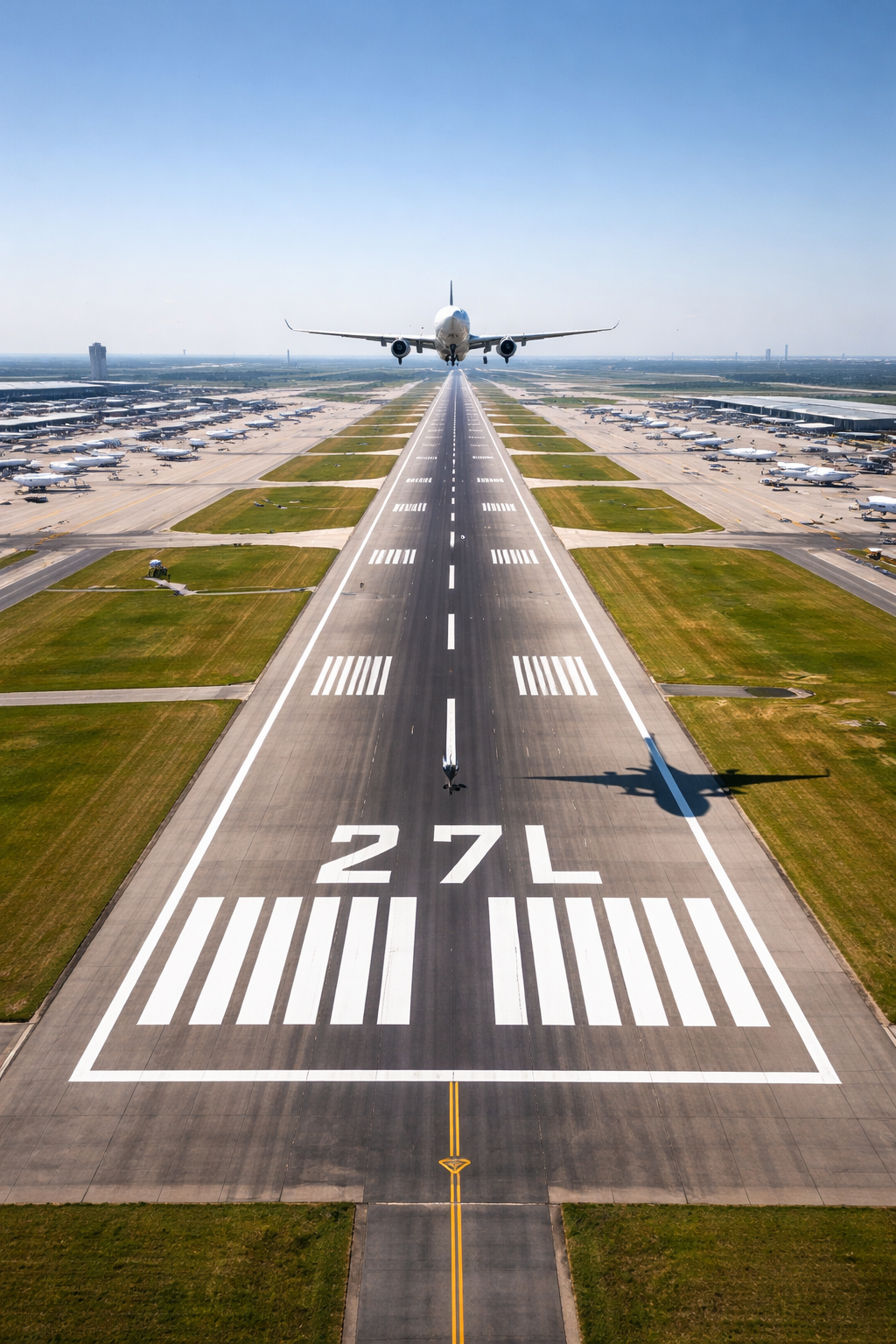

1. 활주로 번호의 비밀
1.1 숫자가 말하는 것
활주로 번호는 나침반 방위각을 10으로 나눈 값입니다. 예를 들어, 활주로 09는 090도(동쪽)를 향하고, 27은 270도(서쪽)를 향합니다.
- 활주로 양 끝의 숫자 차이는 항상 18 (180도)
- 자기 북극 기준 (진북이 아님)
- 01~36 범위 (00은 36으로 표기)
- 반올림 적용 (예: 273도 = 27)
1.2 L/C/R의 의미
평행 활주로가 여러 개인 공항은 알파벳을 추가합니다.
| 표기 | 의미 | 위치 |
|---|---|---|
| L | Left | 왼쪽 (접근 방향 기준) |
| C | Center | 중앙 |
| R | Right | 오른쪽 |
1.3 활주로 방향 계산기
활주로 방향 계산기
활주로 번호를 입력하면 실제 방위각과 반대편 번호를 계산합니다.
2. 활주로의 물리적 구조
2.1 층별 구조
활주로는 단순한 아스팔트가 아닙니다. 다층 구조로 설계됩니다.
2.2 재질 비교: 아스팔트 vs 콘크리트
| 특성 | 아스팔트 | 콘크리트 |
|---|---|---|
| 초기 비용 | 저렴 | 고가 |
| 수명 | 15-20년 | 30-40년 |
| 유지보수 | 빈번 | 최소 |
| 열 변형 | 큼 (여름 연화) | 작음 |
| 마찰력 | 보통 | 우수 |
많은 현대 공항은 터치다운 존(착륙 지점)에 콘크리트를, 나머지는 아스팔트로 시공합니다. 이륙/착륙 시 가장 큰 충격을 받는 구간만 강화하는 비용 효율적 설계입니다.

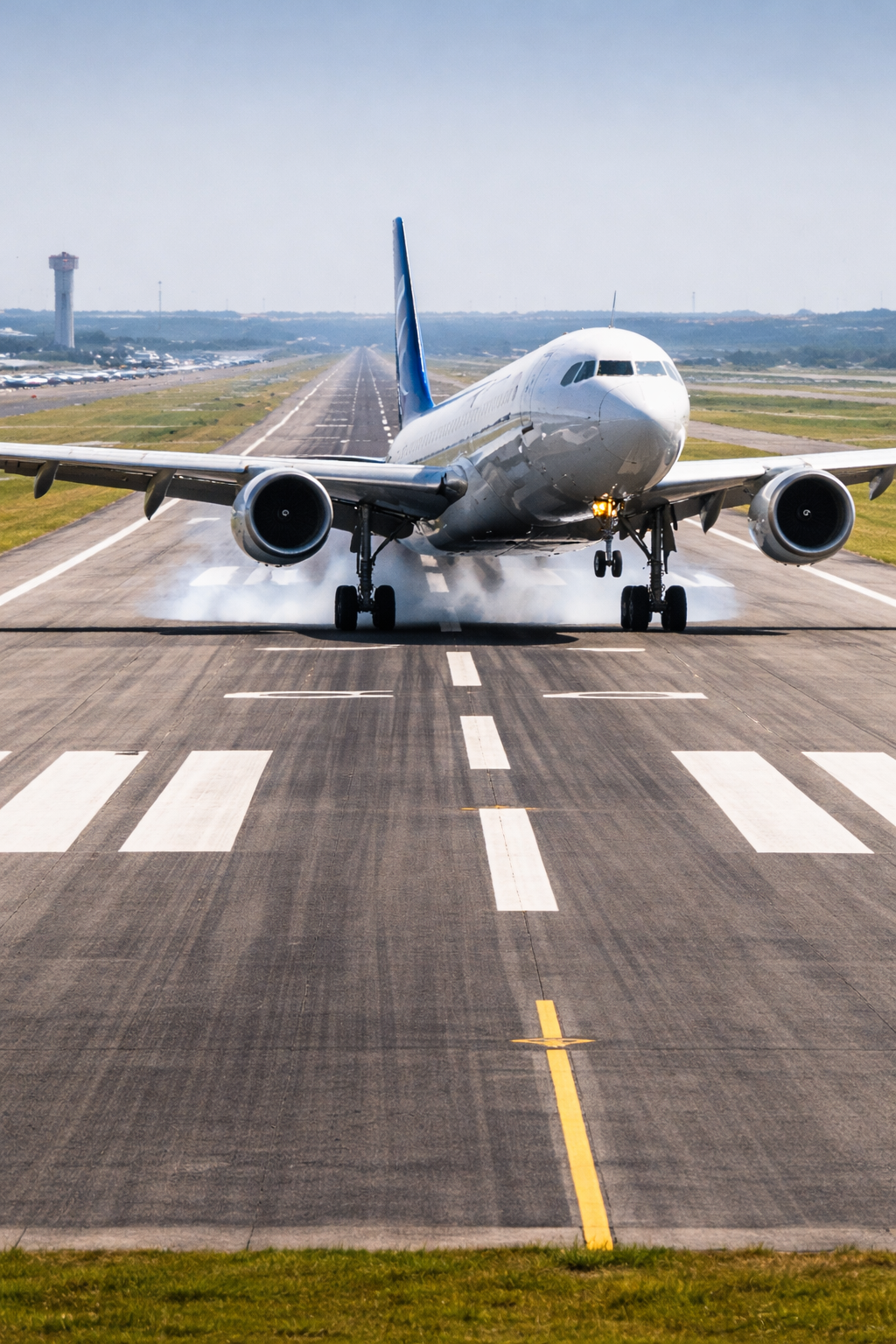

2.3 그루빙(Grooving): 미끄럼 방지의 과학
활주로 표면에는 6mm 깊이의 홈이 파여 있습니다.
| 효과 | 설명 |
|---|---|
| 배수 | 빗물을 홈으로 빼내 수막현상 방지 |
| 마찰력 | 젖은 상태에서 제동력 40% 향상 |
| 안전성 | 하이드로플레이닝 임계속도 상승 |
3. 활주로 표시(Markings)의 의미
3.1 표시 체계
| 표시 | 위치 | 목적 |
|---|---|---|
| 시작점 (Threshold) | 활주로 시작 | 착륙 시작 지점 |
| 조준점 (Aiming Point) | 시작점에서 300m | 착륙 목표점 |
| 터치다운 존 | 시작점에서 150-450m | 최초 접지 구역 |
| 중심선 | 활주로 전체 | 방향 유지 |
3.2 색상 코드
| 색상 | 용도 | 위치 |
|---|---|---|
| 흰색 | 활주로 표시 | 활주로 전체 |
| 노란색 | 유도로 표시 | 터미널 연결로 |
| 빨간색 | 제한 구역 | 정지선 |
| 파란색 | 유도로 가장자리 | 야간 조명 |
3.3 숫자로 보는 활주로

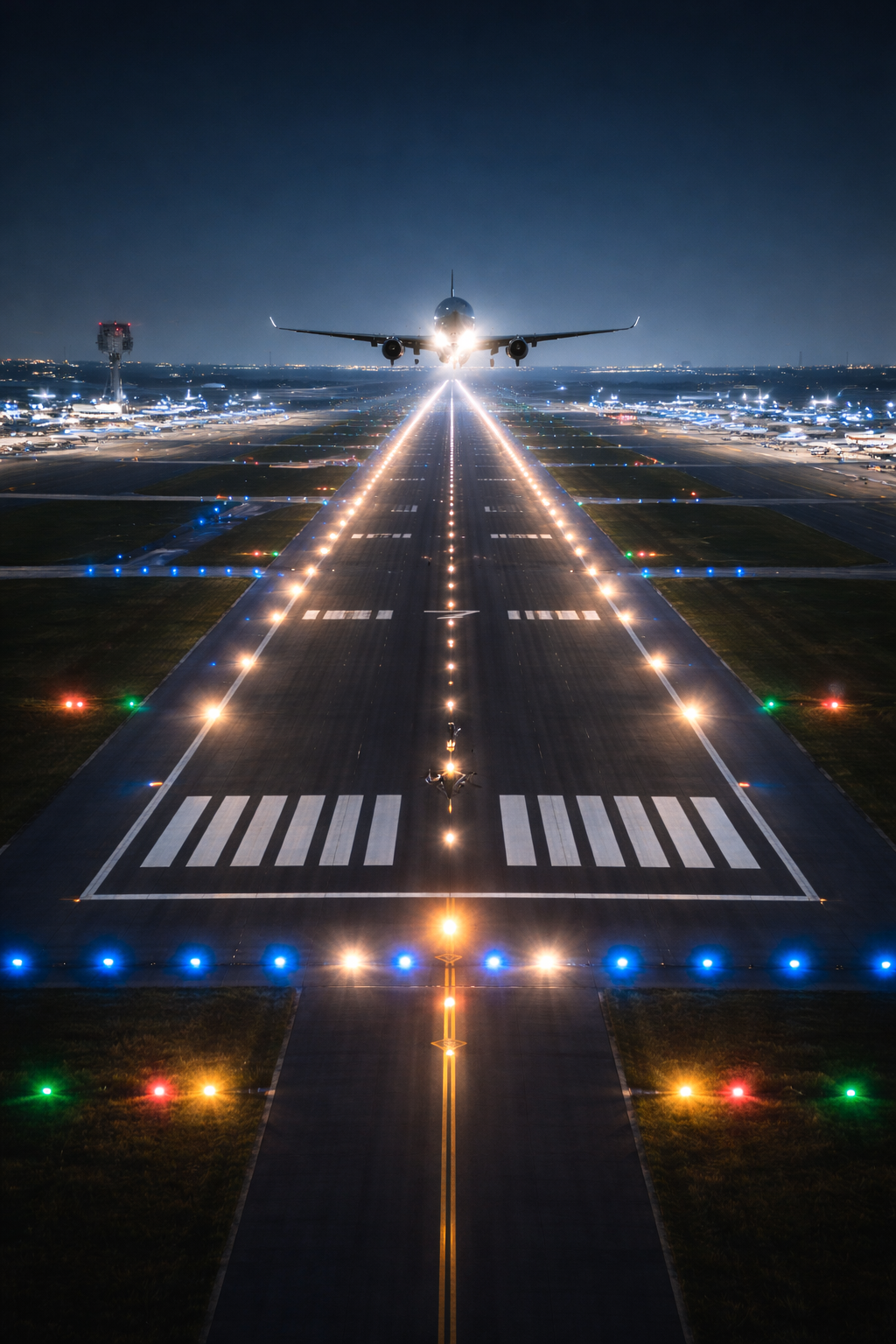

4. 조명 시스템의 과학
4.1 조명 체계 개요
야간 착륙을 가능케 하는 정교한 조명 시스템:
| 조명 종류 | 색상 | 기능 |
|---|---|---|
| 접근 조명 (ALS) | 흰색 섬광 | 활주로 위치 안내 |
| 활주로 가장자리등 | 흰색 | 폭 인식 |
| 시작점등 | 녹색 | 착륙 시작점 |
| 끝점등 | 빨간색 | 활주로 종료 경고 |
| 유도로등 | 파란색 | 지상 이동 안내 |
4.2 PAPI/VASI: 착륙 각도 안내
PAPI(Precision Approach Path Indicator)는 조종사에게 적정 활강각(3도)을 알려줍니다.
PAPI 판독법
4.3 ILS: 계기 착륙 시스템
안개, 악천후에서도 착륙을 가능케 하는 무선 유도 시스템:
| CAT 등급 | ICAO RVR | 결심고도(DH) | 조건 | 보유율 |
|---|---|---|---|---|
| CAT I | 550m+ | 60m+ | 일반 악천후 | 95% |
| CAT II | 300m+ | 30-60m | 저시정 | 60% |
| CAT IIIa | 175m+ | 15-30m | 짙은 안개 | 25% |
| CAT IIIb | 50-175m | <15m | 극저시정 | 3% |
| CAT IIIc | 제한 없음 | 없음 | 완전 자동 착륙 | <0.1% |
ICAO는 DH(결심고도)와 RVR(활주로 가시거리)를 병행 규정하지만, FAA는 RVR만 규정합니다. 국제 운항 시 공항이 어느 기준을 적용하는지 확인이 필요합니다.
인천공항은 CAT III 장비를 갖춘 최고 수준 공항이며, 시정 175m 이상에서 자동 착륙이 가능합니다(CAT IIIa 운영). 이는 한국(ICAO 기준)에서 최고 수준의 장비이며, 전 세계 국제선 공항 중 상위 10%에 해당합니다.
5. 바람과 활주로의 관계
5.1 왜 활주로는 특정 방향인가?
활주로 방향은 주풍향(Prevailing Wind)에 맞춰 설계됩니다.
- 이륙: 맞바람 = 양력 증가 = 짧은 활주 거리
- 착륙: 맞바람 = 대지 속도 감소 = 안전한 감속
- 측풍 한계: 대부분 항공기 35노트(65km/h) 이상 시 착륙 금지
5.2 측풍 성분 계산기
측풍 성분 계산기
풍향과 풍속을 입력하면 측풍 성분을 계산합니다.
6. 기후변화와 활주로
6.1 온도 상승의 영향
기온 상승은 공항 고도와 습도에 따라 차등적 영향을 미칩니다.
| 온도 변화 | 저고도 공항 (0-500m) |
중고도 공항 (500-1,500m) |
고고도 공항 (1,500m+) |
|---|---|---|---|
| +10°C | 이륙거리 +8~12% | 이륙거리 +10~15% | 이륙거리 +15~25% |
| +20°C | 이륙거리 +18~25% | 이륙거리 +22~30% | 이륙거리 +30~45% |
| +30°C | 이륙거리 +30~40% | 이륙거리 +35~50% | 이륙거리 +45~60% |
기온 상승의 영향은 활주로 길이 2,500m 미만인 공항에서 실질적 제약으로 나타납니다. 항공기 타입, 탑재량, 습도에 따라 범위 내 변동이 있습니다.
2017년 6월, 미국 피닉스 공항은 기온 48도C 도달 시 40편 이상 결항. 소형 항공기의 최대 운항 온도(보통 47도C)를 초과했기 때문입니다. 2050년까지 이런 사례가 연간 30% 증가할 것으로 예측됩니다.
6.2 해수면 상승 위협
| 공항 | 해발 고도 | 위험 수준 |
|---|---|---|
| 방콕 수완나품 | 2m | 매우 높음 |
| 상하이 푸동 | 4m | 높음 |
| 샌프란시스코 | 4m | 높음 |
| 싱가포르 창이 | 5m | 중간 |
| 인천 | 7m | 중간 |
7. 세계의 특이한 활주로
사바 섬 (카리브)

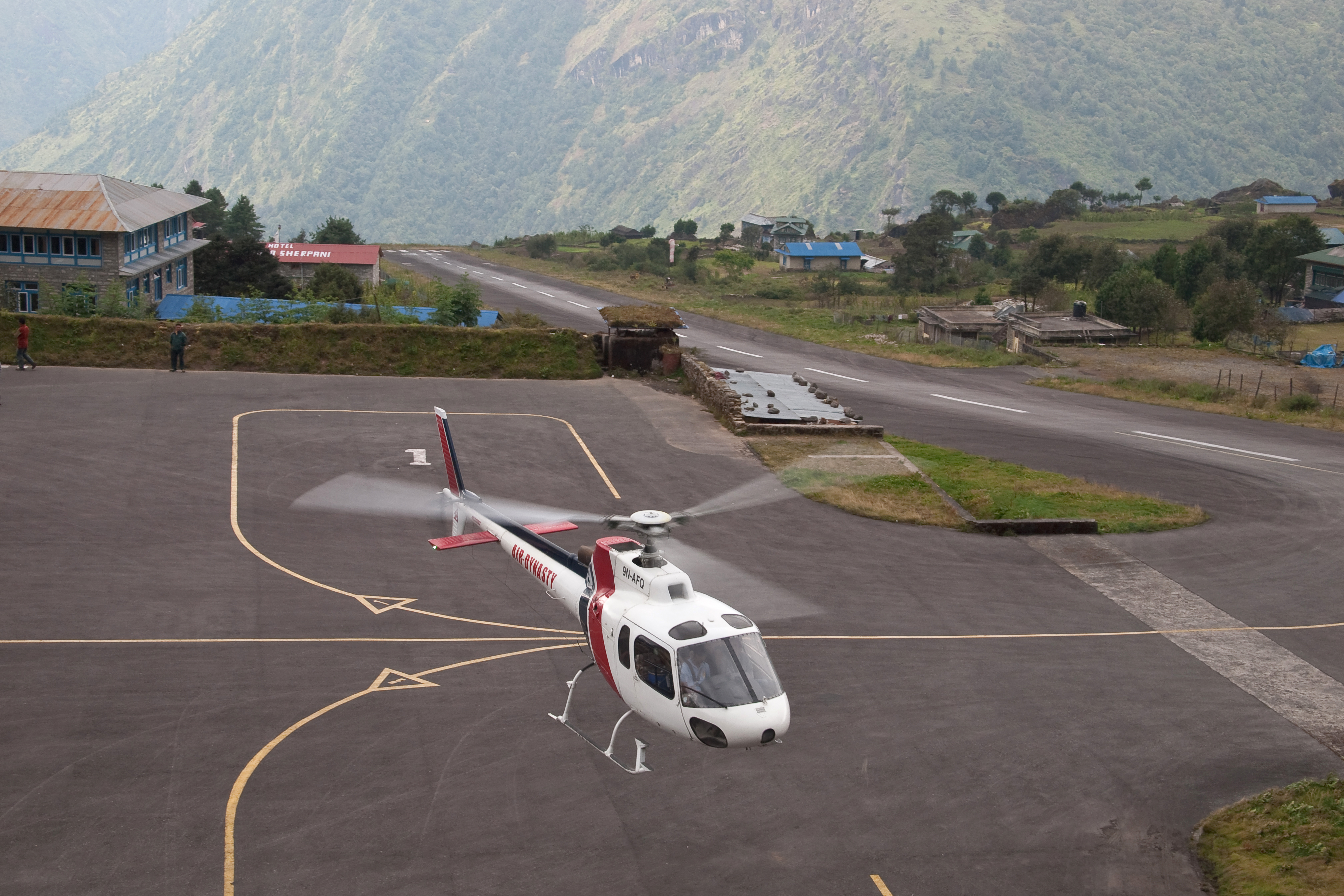

루클라 (네팔)

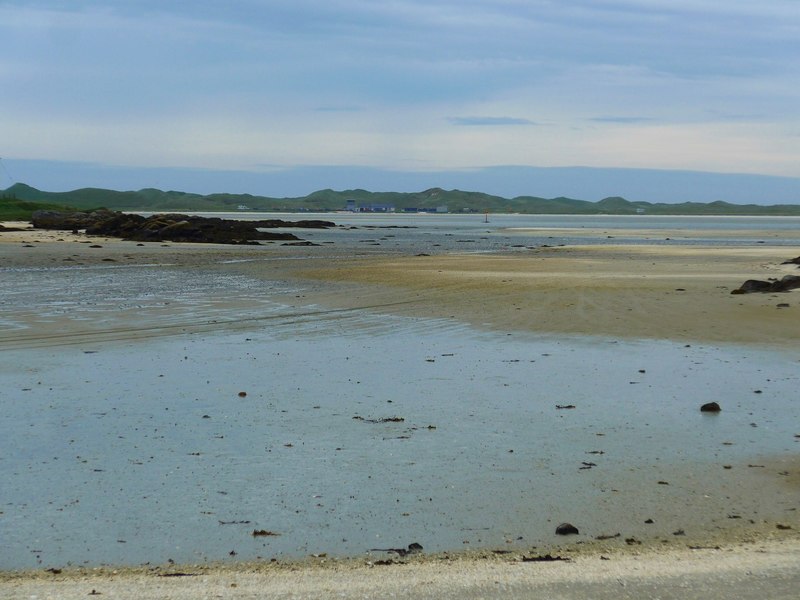

바라 (스코틀랜드)

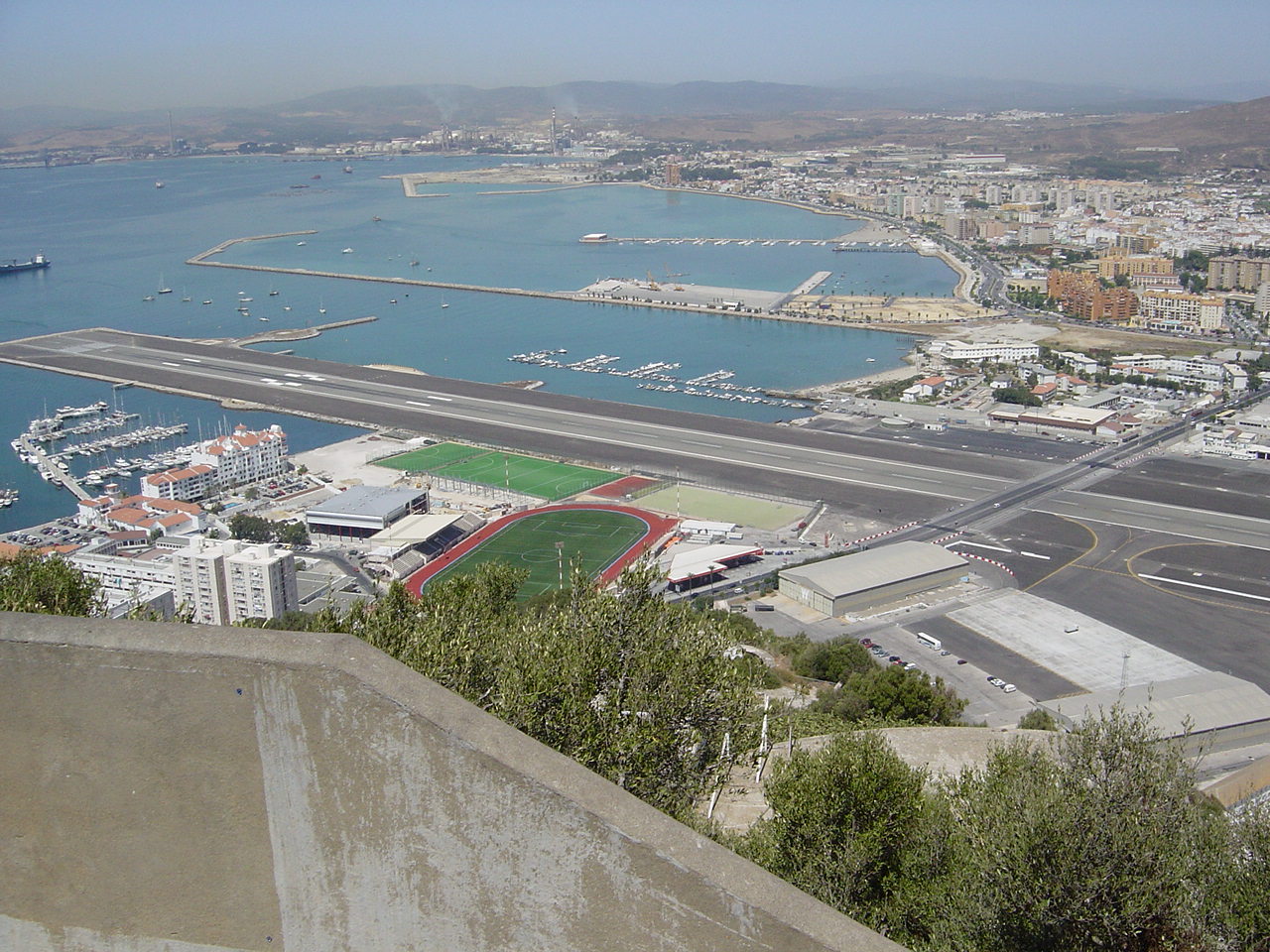

지브롤터

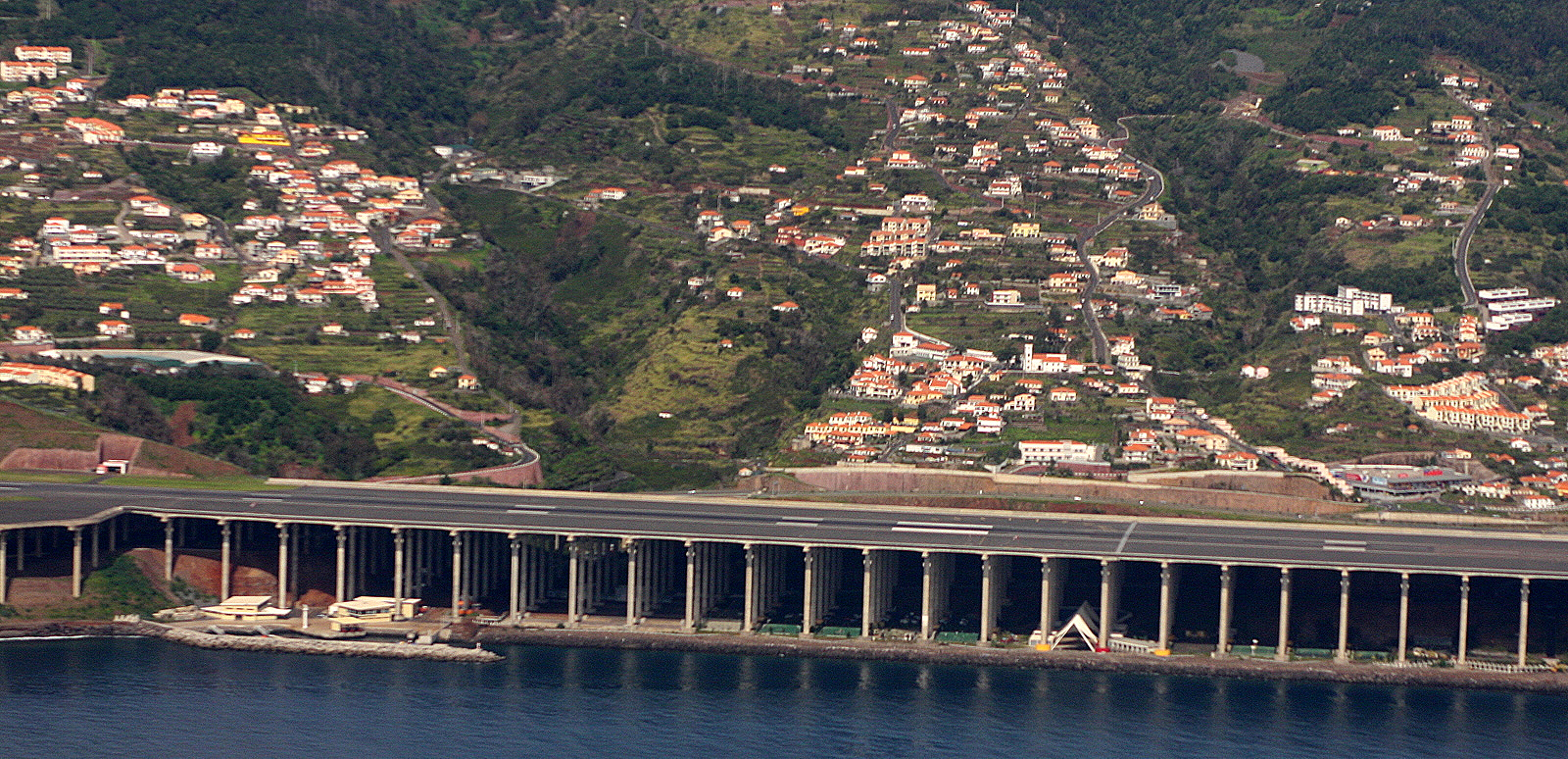

마데이라 (포르투갈)

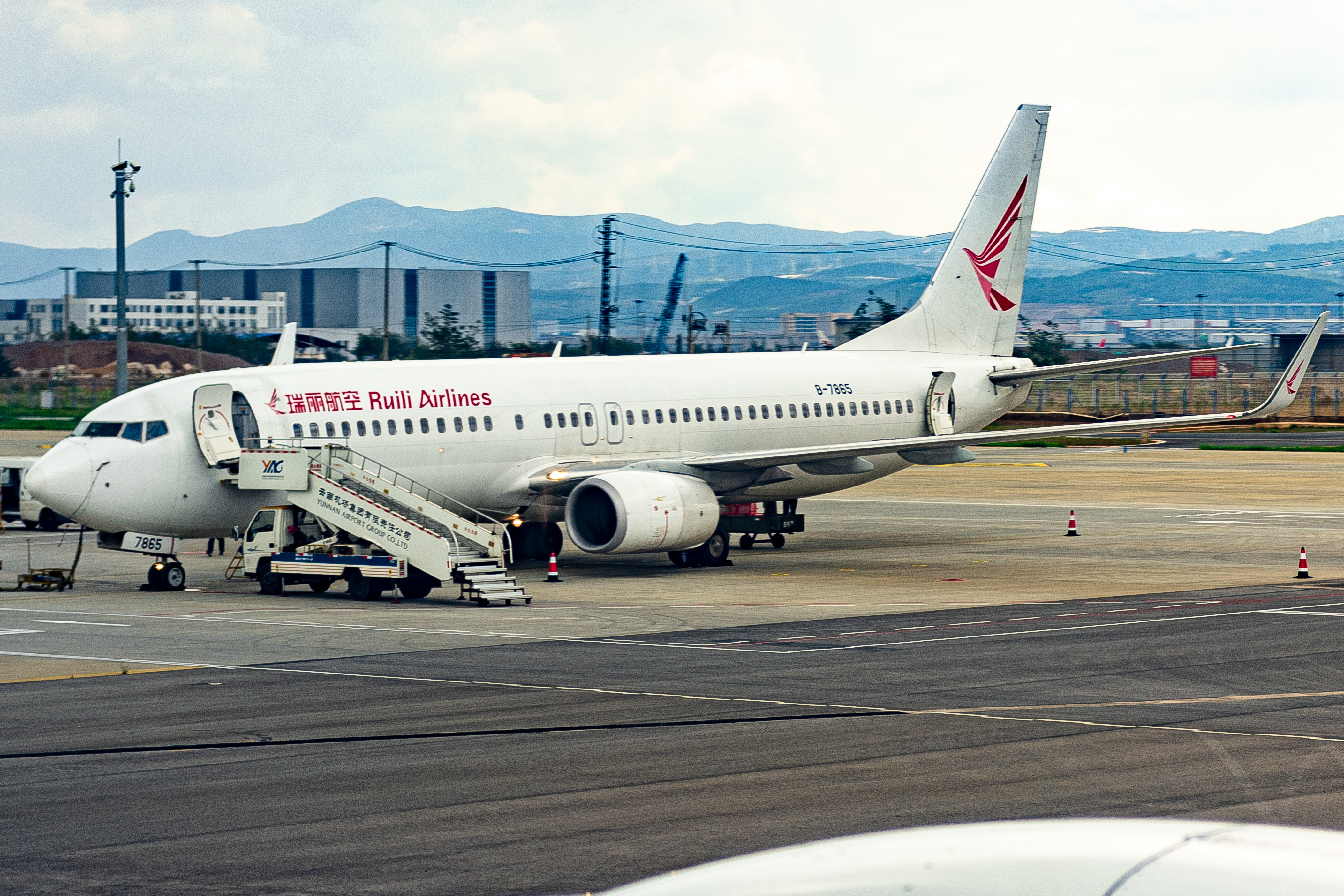

쿤밍 공항
ICAO는 공항을 Category A-E로 분류합니다. Category E(가장 위험)는 특별 훈련과 인증을 요구하며, 루클라, 사바 등이 포함됩니다.
8. 활주로 유지보수
8.1 일상 점검
| 주기 | 점검 항목 |
|---|---|
| 일일 | FOD 제거, 조명 점검, 표시 상태 |
| 주간 | 배수 상태, 마찰력 측정, 균열 확인 |
| 연간 | 표면 재포장, 그루빙 갱신, 구조 검사 |
활주로 위의 이물질(돌멩이, 금속 파편, 새 등)입니다. 엔진에 빨려 들어가면 수백만 달러의 피해를 일으킬 수 있습니다. 주요 공항은 자동 FOD 탐지 레이더를 운용합니다.
전 세계 항공업계의 FOD로 인한 연간 손실은 약 227억 달러(약 30조 원)에 달합니다. 직접 손실(엔진/타이어 교체)은 20-30억 달러이지만, 운항 지연, 항공편 취소, 긴급 정비 등 간접 손실이 10배에 달합니다. FOD 탐지 레이더의 ROI는 2-3년 수준입니다.
9. 미래의 활주로
9.1 AI 기반 적응형 조명 시스템
현재 활주로 조명은 관제사가 수동으로 5단계 밝기를 조절합니다. 하지만 AI 기반 시스템은 실시간 데이터를 통합하여 자동으로 최적화합니다.
| 입력 데이터 | 조명 조절 방식 |
|---|---|
| 기상 센서 (시정, 강수량) | 안개 감지 시 자동 고강도 전환 |
| 항공기 위치 (ADS-B) | 접근 항공기 방향만 점등 (에너지 절약) |
| 조종사 피드백 | 눈부심 신고 시 즉각 감도 조절 |
암스테르담 스키폴 공항이 2026년 시범 운영 예정이며, 2028-2030년 주요 허브 공항 도입이 목표입니다. 에너지 절감 효과는 30-40%로 예상됩니다.
9.2 자가 치유 콘크리트
네덜란드 델프트 공대에서 개발한 바실러스균 기반 자가 치유 콘크리트가 활주로에 적용되기 시작했습니다.
| 특성 | 기존 콘크리트 | 자가 치유 콘크리트 |
|---|---|---|
| 미세 균열 대응 | 수동 보수 필요 | 박테리아가 석회석 분비하여 자동 충전 |
| 수명 | 20-25년 | 40-50년 (2배) |
| 유지보수 비용 | 연간 $500만+ | 50-70% 절감 |
콘크리트에 휴면 상태의 박테리아와 영양분(젖산칼슘)을 혼합합니다. 균열이 발생하면 물이 침투하고, 박테리아가 깨어나 석회석(CaCO₃)을 분비하여 균열을 메웁니다. 0.8mm 이하 균열을 3주 내 복구합니다.
9.3 무선 충전 활주로
전기 항공기 시대를 대비한 인프라 혁신이 진행 중입니다. 유도 충전 코일을 활주로 표면 아래 매설하여 택싱 중 충전이 가능합니다.
- 충전 구간: 유도로(Taxiway) 및 게이트 대기 구역
- 충전 속도: 1MW급 (10분 대기로 단거리 비행 가능)
- 적용 대상: 지역 노선용 전기 항공기 (9-19인승)
스웨덴 예테보리 공항이 2025년 시범 구간을 설치 중이며, Heart Aerospace ES-30(30인승 하이브리드)이 2028년 상용화 예정입니다. 2035년까지 유럽 내 50개 공항 도입이 목표입니다.
9.4 극단 기후 대응 활주로
기후변화로 인한 극단적 기온과 집중호우에 대응하는 신기술이 도입되고 있습니다.
| 문제 | 해결 기술 | 적용 사례 |
|---|---|---|
| 고온(50°C+) | Cool Pavement (반사율 높은 표면) | 피닉스, 두바이 시범 운영 |
| 집중호우 | 초고속 배수 그루빙 + 투수성 어깨 | 싱가포르 창이 T5 |
| 해수면 상승 | 플로팅 활주로 개념 연구 | 일본 간사이 확장 계획 |
기온 48°C에서 소형 항공기 50편 이상이 결항했습니다. 뜨거운 공기는 밀도가 낮아 양력이 감소하고, 활주 거리가 길어집니다. Cool Pavement는 표면 온도를 10-15°C 낮춰 이 문제를 완화합니다.
9.5 완전 자동화 시대
2040-2050년을 목표로 하는 완전 자동화 활주로 운영 비전입니다.
- 무인 관제: AI가 이착륙 간격 조절, 인간은 감독 역할
- 자율 지상 이동: 항공기가 게이트에서 활주로까지 자동 택싱
- 예측 정비: IoT 센서가 활주로 상태를 실시간 모니터링, 균열 발생 전 보수
- 제로 FOD: 드론 순찰 + AI 영상 분석으로 이물질 즉각 제거
싱가포르 창이 공항은 2024년부터 자율 택싱 시범 운영 중입니다. SESAR(유럽)와 NextGen(미국) 프로젝트가 단계적 자동화를 추진하고 있으며, 완전 자동화는 규제 승인이 관건입니다.
10. 자주 묻는 질문
네, 있습니다. 자기 북극은 매년 조금씩 이동합니다. 방위각 변화가 누적되어 반올림 값이 바뀌면 활주로 번호를 수정합니다. 런던 스탠스테드 공항은 2009년 05/23에서 04/22로 변경했습니다.
착륙 직전 엔진 소리는 3가지 이유에서 발생합니다:
- 고어라운드 대비 (40%): 착륙 실패 시 즉시 재상승 필요
- 역추력 시스템 준비 (30%): 착륙 후 빠른 감속을 위한 엔진 세팅
- 수동 조종 전환 (30%): 자동조종 해제 후 엔진 응답성 강화
제트 엔진은 아이들에서 최대 추력까지 5-8초가 필요하므로, 착륙 10분 전부터 미리 준비합니다.
제설 작업은 항공 운영의 핵심입니다. 제설차 편대가 V자 대형으로 20분 내 전체 활주로를 청소합니다. 제빙액을 살포하고, 마찰력을 측정하여 안전 기준 충족 시 운항 재개합니다.
다양한 풍향 대응입니다. 주풍향이 계절에 따라 크게 변하는 지역은 교차 활주로가 유리합니다. 또한 과거 확장 시 부지 제약으로 교차 배치한 경우도 많습니다. 시카고 오헤어는 8개 활주로가 복잡하게 교차합니다.
활주로 조명은 3단계 밝기 체계를 가집니다 (ICAO 기준):
- 저강도: 가장자리등 2,000cd (표준)
- 중강도: 가장자리등 5,000cd (일반 야간)
- 고강도: 가장자리등 10,000cd (악천후)
- 섬광등: 1,000,000+cd (가장 밝음, 접근 방향 표시)
관제탑에서 기상/시정에 따라 실시간 조절합니다. 접근등은 20,000-40,000cd 수준입니다.
네, 2024년에도 변경되었습니다.
- 베를린 브란덴부르크 공항: 2024년 10월, 07L/25R ↔ 07R/25L 변경
- 알래스카 페어뱅크스: 2009년 변경, 다음 변경은 2033년경 예정
극지방(24년 주기), 중위도(30-40년), 저위도(50-100년)로 지역별 주기가 다릅니다. 인천공항은 약 20-30년 후 변경이 예상됩니다.
2017년 6월 피닉스 공항에서 실제로 발생했습니다.
- 기온 48°C 도달 → 40-50편 연쇄 취소
- 소형 항공기(Dash 8-400): 정상 62,000kg → 고온 시 45,000-50,000kg만 탑재 가능
- 탑승객/화물 20-30% 감량 필요
2050년까지 이런 극단 고온 일수가 연간 25-35일로 증가할 것으로 예측됩니다(NASA).
연간 227억 달러(약 30조 원)의 글로벌 손실이 발생합니다(FAA 2023).
- 직접 손실: 20-30억 달러 (엔진/타이어 교체)
- 간접 손실: 200억 달러+ (운항 지연, 취소, 긴급 정비)
- 항공편당 평균 손실: 약 338달러
새 흡입으로 엔진 전체 교체 시 500만-1000만 달러가 소요됩니다. FOD 탐지 레이더 ROI는 2-3년입니다.
